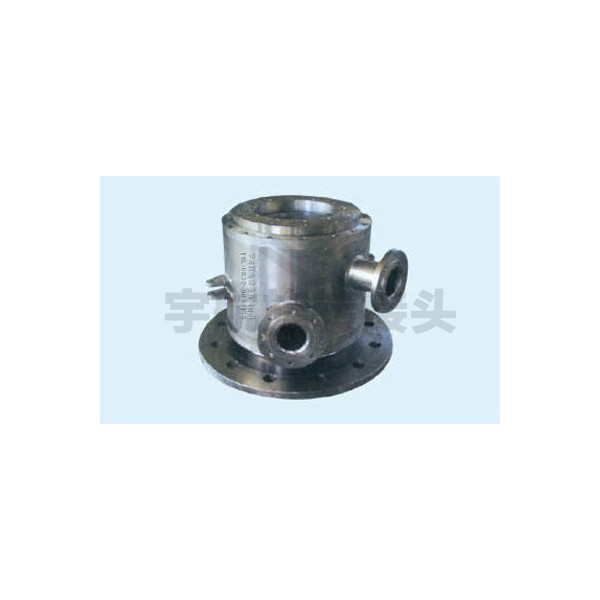

YH120T转炉水冷旋转接头

YH210T 是适配 210 吨级大型转炉耳轴的水冷 + 复吹（底吹 / 腹吹）专用旋转接头，核心用于转炉倾动（≤5rpm）工况下同步输送冷却水（护耳轴 / 托圈 / 炉帽）与底吹气体（氮 / 氩），具备多通路隔离、高压密封、耐粉尘高温等特点，适配大型转炉高流量冷却与稳定复吹需求，是保障转炉连续安全运行的关键部件。以下为核心信息：

核心结构与适配优势

1. 复吹 + 水冷多通路隔离设计

• 标准 6~8 通路（如 3 路水冷 + 2 路底吹 + 1 路腹吹 + 2 路备用 / 编码器接口），内芯旋转 + 外壳固定，水路与气路独立隔离，无串液串气风险，适配大型转炉水冷 + 复吹复合需求。

• 平衡型机械密封，密封面比压稳定，耐受冷却水中杂质与气体压力波动，低泄漏（≤0.1mL/min），适配转炉长期连续运行。

• 304/316 不锈钢壳体 + 内芯，抗氯离子腐蚀，适配工业循环水 / 软化水 + 氮气 / 氩气等介质，延长转炉恶劣环境下的使用寿命。

2. 大型转炉工况强化

• 密封配对为碳化钨 + 浸锑石墨，耐高温（≤120℃），抗转炉粉尘 / 油污侵入，密封寿命达 8000h 以上。

• 重型双列精密轴承支撑，可补偿轴向位移（≤8mm）与角度偏差（≤0.5°），适配大型转炉倾动时的动态偏摆，保障运行稳定。

• 止转杆 + 防松螺母设计，防止接头随转炉耳轴自转，避免管路扭曲，保障水冷与复吹系统稳定。

3. 安装与维护优化

• 法兰接口（如 DN80 法兰），适配 210 吨转炉耳轴端安装，直接对接冷却管路与底吹气管路，无需额外支架。

• 模块化密封组件，拆装便捷，无需拆卸转炉耳轴，快速更换密封件，减少生产线停机时间。

• 低摩擦扭力设计，运转平稳，减少大型转炉倾动动力损耗，适配低速倾动工况。

关键技术参数（标准款）
