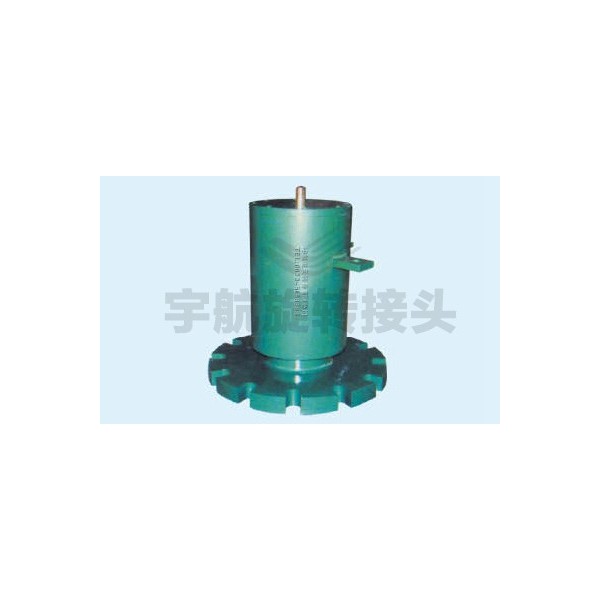

YH30T 转炉水冷旋转接头

YH30T 是适配 30 吨级转炉耳轴系统的专用水冷旋转接头，核心功能是在转炉低速倾动（≤5rpm）工况下，为耳轴、托圈、炉帽提供稳定的冷却水流，具备结构紧凑、密封可靠、安装维护便捷等特点，是保障中小型转炉连续安全运行的关键流体传输部件。

一、核心结构与技术参数

1.  结构设计

• 采用双通路（进水 + 回水）独立流道设计，确保冷却介质无串流，保证冷却效果。

• 平衡型机械密封结构，搭配碳化钨 + 浸锑石墨密封配对，抗杂质磨损，泄漏量≤0.1mL/min。

• 壳体为不锈钢 304 材质，具备良好的耐腐蚀性，适配转炉车间高温、粉尘环境。

• 内置双列调心轴承，可补偿轴向位移≤5mm、角度偏差≤0.5°，适配耳轴热胀冷缩与偏摆。

• 配置防自转止转杆，防止接头随耳轴自转导致管路扭曲缠绕。

2.  关键技术参数
