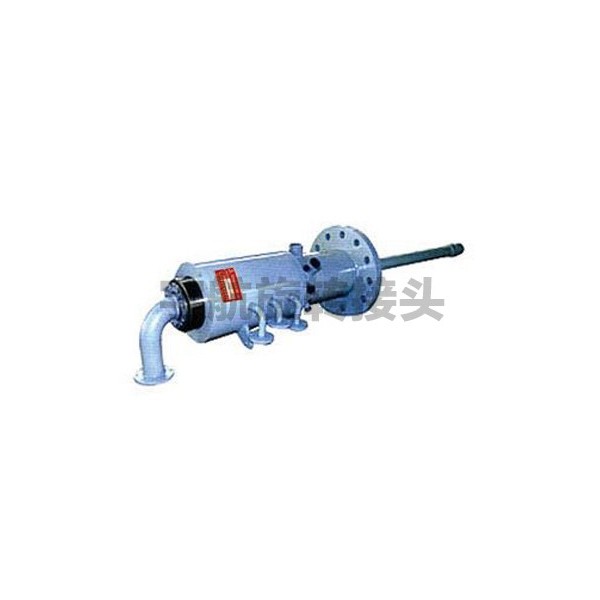

YH80T 转炉水冷、复吹旋转接头

YH80T 是适配 80 吨级顶底复吹转炉耳轴系统的多通路旋转接头，核心功能是在转炉≤5rpm 低速倾动工况下，同步完成耳轴、托圈、炉帽的大流量水冷散热与底吹 / 腹吹气体（氮气 / 氩气）稳定输送，采用水路与气路独立密封腔体设计，适配高温、粉尘、重载的恶劣工况，是保障中型转炉连续炼钢的关键流体传输部件。

一、核心结构与设计优势

1. 结构设计

• 多通路集成设计：标配 6-8 通路（3 进 2 回水冷 + 2-3 路复吹气路 + 1 路备用），水路与气路独立腔体 + 隔断密封，彻底隔离冷却介质与工艺气体。

• 平衡型机械密封：密封配对为碳化钨 + 浸锑石墨，抗铁屑、粉尘磨损，泄漏量≤0.1mL/min，密封寿命≥8000h。

• 壳体与内芯采用不锈钢 304（标准）/316L（定制）材质，耐转炉车间酸碱与氯离子腐蚀，适配恶劣环境。

• 重型双列调心滚子轴承，可补偿轴向位移≤8mm、角度偏差≤0.5°，适配耳轴热胀冷缩与倾动偏摆。

• 防自转止转杆 + 法兰定位结构，防止接头随耳轴自转导致管路扭曲，适配转炉 360° 倾动需求。

• 模块化密封组件，支持在线更换密封件，无需拆卸耳轴，大幅缩短维护停机时间。

2. 核心优势

二、关键技术参数（标准款）
