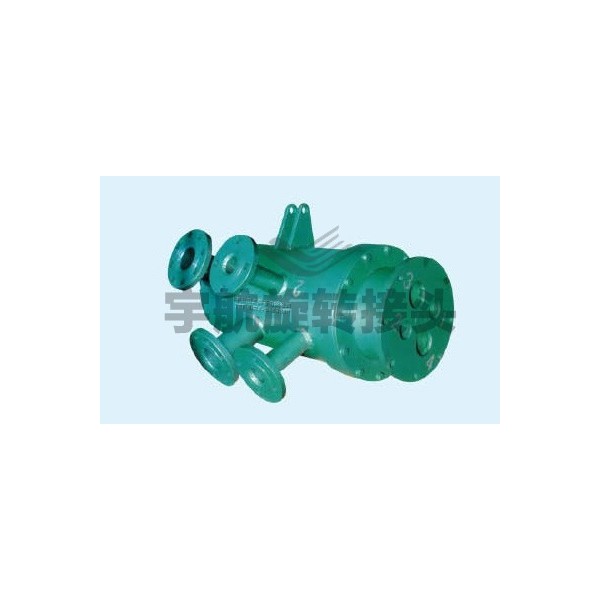

YH50T 转炉专用旋转接头

YH50T 是适配50 吨级转炉耳轴系统的多通路流体传输核心部件，核心功能是在转炉≤5rpm 低速倾动工况下，同步实现耳轴、托圈、炉帽的大流量水冷散热，以及底吹 / 腹吹工艺气体（氮气 / 氩气）的稳定输送，采用水路与气路独立密封腔体设计，彻底杜绝串液串气风险，适配转炉炉前高温、粉尘、重载的恶劣工况，是保障中小型转炉连续炼钢的关键部件。

一、核心结构与设计优势

1. 多通路介质隔离设计

• 标配5-6 通路配置，典型方案为：2-3 路进水 + 2 路回水（水冷回路）+1-2 路底吹气体 + 1 路腹吹 / 备用接口，水路与气路采用独立腔体 + 隔断密封结构，无串液串气风险，避免冷却水混入钢水影响炼钢成分。

• 水冷主路通径 DN65，单路冷却流量可达 40-60m³/h，满足 50 吨转炉耳轴 / 托圈的高热负荷散热需求；气路流道适配高压气体传输，保障复吹工艺的气体流量稳定可控。

• 内芯旋转 + 外壳固定结构，搭配重型防自转止转杆，杜绝管路随转炉倾动扭转缠绕，适配转炉 360° 倾动作业。

2. 转炉工况耐受强化

• 密封系统：采用双道平衡型机械密封，密封配对为碳化钨 + 浸锑石墨，耐受冷却水中的铁屑杂质与气体压力波动，泄漏量≤0.1mL/min，密封寿命≥8000h，适配炉前高温辐射（≤120℃）、钢渣飞溅的恶劣环境。

• 材质选型：壳体与内芯为不锈钢 304（标准）/316L（定制），抗工业循环水氯离子腐蚀，尤其适合沿海钢厂或水质较差的工况；外部加装可拆卸式隔热护罩，减少高温对密封件的老化影响。

• 补偿能力：重型双列调心滚子轴承支撑，可补偿轴向位移≤6mm、角度偏差≤0.5°，适配转炉倾动时的耳轴动态偏摆与热胀冷缩位移，避免密封面受力不均。

3. 安装维护便捷性

• 采用分体法兰 + 模块化密封组件设计，更换密封件无需拆卸转炉耳轴，可在线快速维护，单次维护时间≤2h，大幅缩短转炉停机时长。

• 法兰接口兼容国标 / 美标标准，直接对接转炉水冷总管与气体分配站，无需额外转接管路，降低现场安装难度。

二、关键技术参数（标准款）
