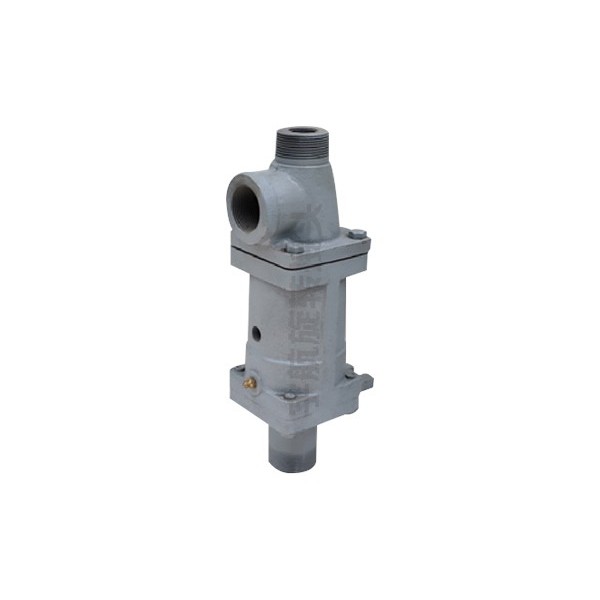

DS-G 双向蒸汽旋转接头是 D 型系列双通路内管固定式旋转接头,适配低中压饱和蒸汽、过热水等介质,常用于辊筒、烘缸、印染 / 造纸设备的双向流体传输,具备双端面密封、弹簧外置、波纹管补偿的特点,可在≤1.8MPa、≤220℃、≤500RPM 工况下稳定工作,保障介质无泄漏循环与设备温控精度。
| 参数类别 | 标准参数 | 适配说明 |
|---|---|---|
| 工作介质 | 饱和蒸汽、过热蒸汽、过热水、冷却水、压缩空气 | 适配≤1.8MPa 低压蒸汽系统;禁用高温导热油 / 含颗粒介质 |
| 工作压力 | ≤1.8MPa | 常规蒸汽加热系统适配,超压易导致密封失效 |
| 工作温度 | ≤220℃(常规≤180℃) | 200℃以上需定制耐高温密封件与隔热结构 |
| 额定转速 | ≤500RPM | 适配辊筒、烘缸等中低速旋转设备 |
| 通路结构 | 双通路、内管固定 | 可同时传输进 / 出蒸汽,适配双向循环系统 |
| 密封形式 | 双端面平衡型机械密封,弹簧外置 | 弹簧不接触介质,避免腐蚀 / 结垢;波纹管补偿密封磨损 |
| 密封材质 | 摩擦副:碳石墨 / 硬质合金辅助密封:氟橡胶(FKM) | 碳石墨自润滑,适配蒸汽工况;高温需升级金属密封 |
| 壳体材质 | 碳钢(常规)/ 不锈钢 304(定制) | 蒸汽工况优先碳钢;腐蚀介质可选不锈钢 |
| 通径规格 | DN25~DN80(常见 DS-G25/32/40/50/65/80) | 按蒸汽流量匹配,流速控制在 2~3m/s |
| 连接方式 | 螺纹连接(DS-G)/ 法兰连接(DS-GF) | 螺纹适配小口径;法兰适配大口径与振动工况 |
| 补偿能力 | 轴向≤3mm,径向≤0.1mm | 补偿安装同轴度误差与热胀冷缩位移 |
