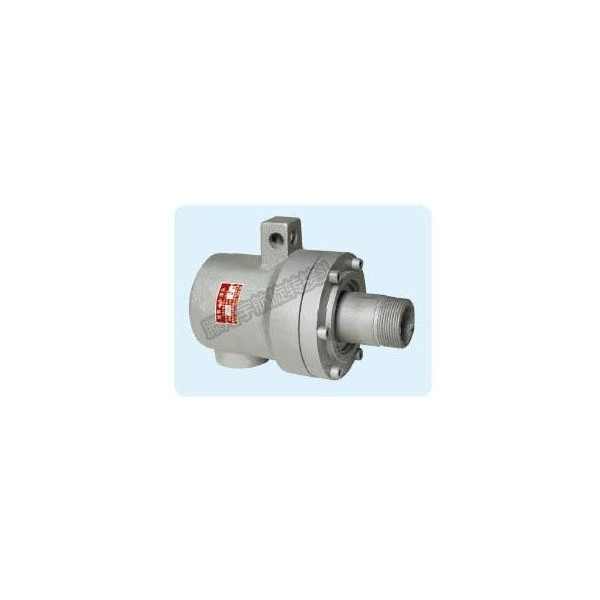

QD 系列 Q 型旋转接头是球面密封结构的单通路旋转接头，Q 代表 “球 (Spherical)” 型密封，专为中低速、中高温介质传输设计，核心特点是自动调心补偿能力强，对安装精度要求低，结构简单维护便捷，分为QD 螺纹连接型与QD‑F 法兰连接型两大基本款，适配蒸汽、热水、热油等介质的静态管道与动态旋转部件间密封连接。
| 参数 | 标准值 | 特殊定制范围 | 备注 |
|---|---|---|---|
| 最高工作压力 | 1.8MPa（18kgf/cm²） | 2.0MPa（高压定制） | 球面密封平衡设计，降低密封面载荷 |
| 最高工作温度 | 220℃ | 250℃（高温密封件定制） | 超 180℃建议选高温石墨球面密封环 |
| 最高工作转速 | ≤100RPM | 200RPM（高速轴承定制） | 转速越高，推荐工作压力越低，避免球面密封磨损过快 |
| 适用介质 | 蒸汽、过热水、热油（≤500cSt）、空气 | 弱腐蚀性介质（不锈钢 304/316 定制） | 不适用于强酸碱、含固体颗粒（>50μm）介质 |
| 密封结构 | 球面密封（外管球面 + 浸渍碳石墨球面密封环配对） | 双球面密封（QD‑F 特殊定制） | 自动补偿 1° 以内安装偏心，密封面磨损后可通过外管刻度线监测 |
| 连接方式 | QD：螺纹连接QD‑F：法兰连接（PN10/PN16） | 可配快换法兰（QD‑FQ 型） | 螺纹安装快速，法兰连接牢固，快换法兰适配频繁维护系统 |
| 支撑结构 | 无油轴承支撑（标准型） | 双支撑轴承（高速定制） | 摩擦扭矩小，自动调心能力强，无需额外润滑 |
| 主体材质 | 铸铁 / 碳钢（标准型） | 不锈钢 304/316（防腐型） | 铸铁成本低，不锈钢适配腐蚀环境，高温工况可选合金材质 |
| 外管材质 | 碳钢 / 不锈钢 304 | 高温合金（250℃以上） | 外管直接连接到辊子 / 烘筒上，为主要旋转部件 |
| 密封环材质 | 浸渍碳石墨（标准） | 碳化硅 / 碳化钨（耐磨定制） | 石墨适配中高温，碳化硅 / 碳化钨适配高磨损工况 |
| 弹簧结构 | 内置弹簧（提供密封预紧力） | 外装式弹簧（特殊工况） | 弹簧预压力确保密封面紧密贴合，磨损后自动补偿 |
| 观察方式 | 外管体刻度线 + 密封泄漏观察孔 | 可加压力监测接口 | 无需拆卸即可判断密封磨损程度，提前预警维护需求 |
| 安装定位 | 壳体固定，外管随设备旋转 | 可定制壳体旋转型（特殊工况） |
