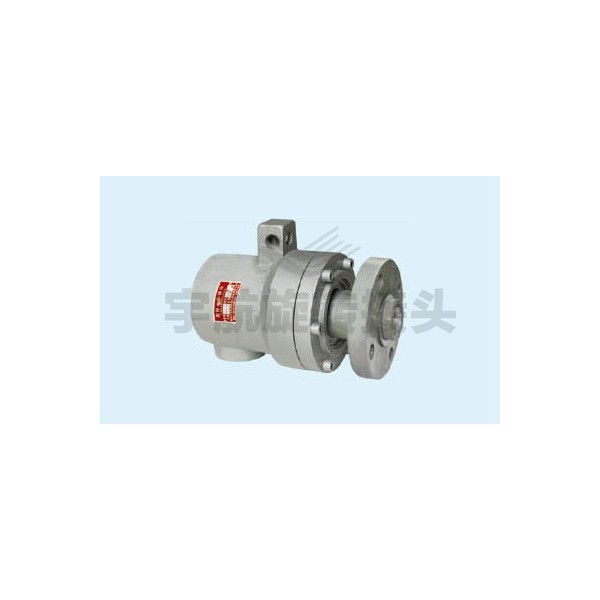

QD-F 型是QD 系列法兰连接式单通路旋转接头,采用球面密封结构,主打自动调心、安装精度要求低、维护便捷三大优势,适配中低速、中高温单介质传输场景,法兰连接的牢固性使其更适合大型烘缸、定型机等重型设备的长期连续运行。
| 参数 | 标准值 | 特殊定制范围 | 备注 |
|---|---|---|---|
| 最高工作压力 | 1.8MPa(18kgf/cm²) | 2.0MPa(高压定制款) | 球面平衡密封设计,压力越高转速需对应降低 |
| 最高工作温度 | 220℃ | 250℃(高温石墨密封环) | 超 180℃需选用碳化钨配对密封环 |
| 最高工作转速 | ≤100RPM | 200RPM(高速轴承定制) | 转速>100RPM 时,推荐工作压力降至额定值的 70% |
| 适用介质 | 蒸汽、过热水、热油(≤500cSt)、空气 | 弱腐蚀性介质(不锈钢 304/316 材质) | 严禁用于含固体颗粒(>50μm)、强酸碱介质 |
| 密封结构 | 单球面密封(外管球面 + 浸渍碳石墨环) | 双球面密封(高密封要求定制) | 自动补偿1° 以内安装偏心,对同轴度要求低 |
| 连接方式 | 标准法兰(PN10/PN16)、快换法兰 | 可定制非标法兰(如美标 ANSI) | 法兰同轴度偏差≤0.2mm 即可正常运行 |
| 支撑结构 | 无油石墨轴承支撑 | 双支撑滚动轴承(高速定制款) | 无需额外润滑,避免油脂污染介质 |
| 主体材质 | 铸铁 / 碳钢(标准型) | 不锈钢 304/316(防腐型) | 铸铁成本低,不锈钢适配潮湿 / 腐蚀环境 |
| 外管材质 | 碳钢 | 高温合金(250℃以上工况) | 外管直接与设备旋转部件法兰对接 |
| 维护监测 | 外管刻度线 + 密封泄漏观察孔 | 可加装压力传感器接口 |
