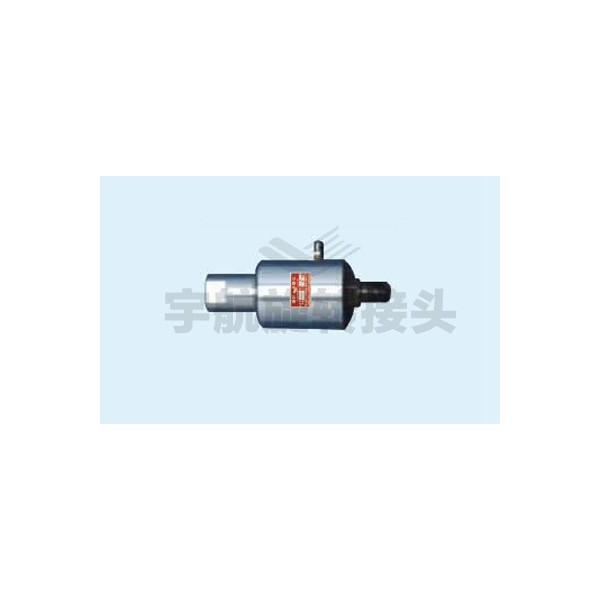

YSXO 直线型是日本 SGK 昭和技研 PEARL 系列单通路直通紧凑型旋转接头，为冷却液传输专属优化款，核心特点是直线直通流道、高压高速、轻量化紧凑、支持短时间干运转，相比 90° 弯角款，直线型流道无转向压损，适配机床主轴中心出水、冷却液直连循环、高速滚筒轴向供液等无管路转向需求、追求低压力损失的场景，同时保留碳基自润滑密封的干运转容错性，是工业加工中冷却液高压高速直连传输的主流选型，分标准款、大流量款、脱开自封款，全覆盖常规 / 大流量 / 快速对接的冷却液应用需求。
以下从核心技术参数、结构设计、干运转适配、安装维护、故障解决展开，精准匹配直线型 + 冷却液干运转 + 高压高速的实际工况需求。
YSXO 直线型为冷却液专用单通路，全型号均采用直线无缩径流道，干运转耐受能力为水性介质专属优化，压力 / 转速呈反向适配，脱开款略降转速以保证密封可靠性，具体参数覆盖常规 / 大流量 / 脱开三大款型，适配 90% 以上冷却液直线传输场景：
| 参数项 | 标准款 YSXO-L1（常规流量） | 大流量款 YSXO-L2（大口径） | 脱开自封款 YSXO-L3（快接无滴漏） |
|---|---|---|---|
| 核心适配介质 | 水基冷却液、乳化液、切削液、工业纯水 | 同左，适配大流量循环冷却 | 同左，支持管路快速分离 / 对接 |
| 额定工作压力 | 0.5~10.3MPa（105kgf/cm²） | 0.5~6.9MPa | 0.5~8.0MPa |
| 最高工作转速 | ≤15000RPM（高速主轴专属） | ≤10000RPM | ≤12000RPM（脱开密封优化） |
| 干运转耐受能力 | 常温≤60℃无介质干转≤20 分钟 | 常温≤60℃干转≤18 分钟 | 常温≤60℃干转≤15 分钟 |
| 介质工作温度 | -10℃~100℃（冷却液建议 20~80℃） | -10℃~100℃ | -10℃~100℃ |
| 通径规格 | Φ8~Φ20mm（常规冷却液流量） | Φ25~Φ32mm（大流量循环） | Φ8~Φ18mm（快接适配口径） |
| 流道设计 | 直线直通无缩径（压损≤0.05MPa） | 同左，大口径低阻流道 | 同左，流道内置自封阀 |
| 干运转密封结构 | 碳 - 工具钢摩擦副 + NBR 氟橡胶复合密封 + 恒压弹簧补偿 | 同左，双弹簧强化密封 | 碳 - 碳化硅摩擦副 + 自封阀 + 弹簧补偿 |
| 主体材质 | 外壳：轻量化铝合金；转子：碳素钢（密封面镀硬铬） | 外壳：铝合金加厚；转子：40Cr | 同标准款，自封端 304 不锈钢 |
| 动平衡精度 | G2.5 级（高速低振动，主轴专属） | G6.3 级 | G6.3 级 |
| 泄漏量 | 有介质时≤1 滴 / 分钟；无介质静态无泄漏 | 有介质时≤2 滴 / 分钟 | 有介质时≤1 滴 / 分钟；脱开时自封无滴漏 |
| 防护等级 | IP54（防冷却液飞溅、防粉尘） | IP54 | IP54 |
| 适配核心设备 | 高速数控车床主轴中心出水、精密磨削机、小型加工中心 | 龙门铣床、大型加工中心、冷却 |
