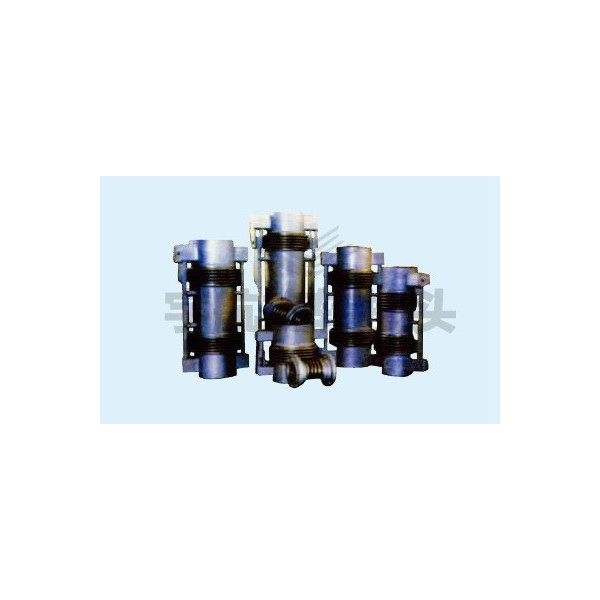

复式铰链（FJ）补偿器

FJ 型复式铰链型波纹补偿器是专为管道大角向、组合位移补偿设计的金属柔性元件，在单式铰链（DJ）基础上采用双波纹管 + 复式铰链组件结构，可补偿单平面大角度角向位移，同时能适应少量横向位移，铰链组件整体承受双波纹管的压力推力，适配工业管路长距离拐角、设备大偏心对接、多弯头连续段（含硫化机车间长距离蒸汽 / 热油拐角管路、重型硫化机液压多弯头段、厂区大口径拐角总管），具备角向补偿量大、结构刚性强、抗振耐高压的特点，执行国标GB/T 12777-2019，以下为全维度参数、规格及工业 / 硫化机工况专属适配要点。

一、基础通用核心参数

FJ 型核心为双波纹管 + 复式铰链架（铰链板 / 销轴 / 连杆）+ 内导流筒 + 端管 / 法兰一体化结构，核心补偿单平面大角向偏转，附带微量横向补偿能力，分常规款（FJ）、高温定制款（FJ-G）、防腐定制款（FJ-F），适配中高压、大口径、大位移拐角管路，硫化机车间重型管路可直接匹配：
