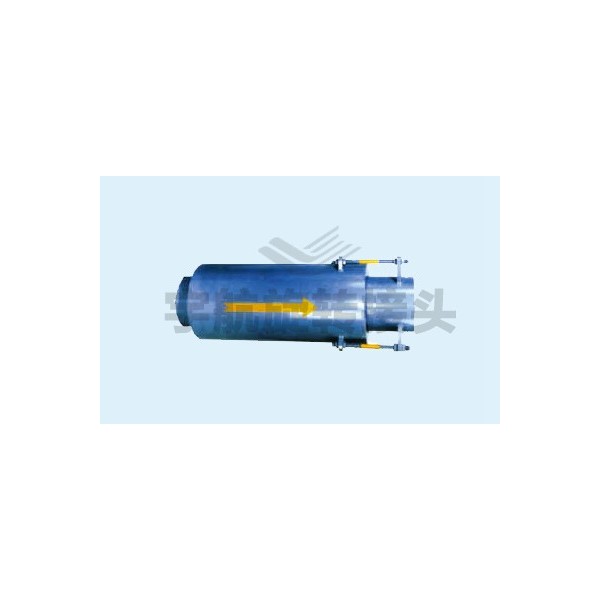

WZ 型外压单式波纹补偿器是专为轴向位移补偿设计的外压式柔性元件，采用波纹管外压工作结构，区别于常规内压补偿器，抗失稳能力更强、补偿量更大，仅补偿管道纯轴向位移，适配中低压、大口径、长距离直管段（含硫化机车间低压蒸汽 / 热油长直管、厂区外压式供汽 / 冷却水管路、工业低真空管路），具备抗失稳、轴向补偿量大、流通阻力小、安装便捷的特点，执行国标GB/T 12777-2019，以下为全维度参数、规格及工业 / 硫化机工况专属适配要点。
WZ 型核心为外压波纹管 + 外管（保护套）+ 内导流筒 + 端管 / 法兰一体化结构，介质在波纹管外侧流通，波纹管承受外压实现轴向伸缩，分常规款（WZ）、高温定制款（WZ-G）、低真空款（WZ-Z），适配中低压 / 低真空轴向位移补偿需求，硫化机车间中低压直管管路可直接匹配：
| 参数类别 | 常规标准款（WZ） | 高温定制款（WZ-G） | 低真空款（WZ-Z） |
|---|---|---|---|
| 工作压力 | 外压 PN0.25~1.6MPa（主流中低压） | 外压 PN0.25~1.0MPa | 低真空 - 0.05~0MPa+ 微正压 PN0.25MPa |
| 工作温度 | -30℃~350℃（304 不锈钢波纹管） | ≤500℃（310S 不锈钢）/≤400℃（316L 不锈钢） | -30℃~200℃（304 不锈钢） |
| 适用介质 | 饱和蒸汽、导热油、冷却水、工业空气、软水 | 中温过热蒸汽、高温热风、中温导热油（≤350℃） | 低真空管路介质、真空冷却介质、微正压空气 / 水 |
| 主体材质 | 波纹管：304 不锈钢；外管 / 导流筒：碳钢；端管 / 法兰：碳钢 | 波纹管：310S/316L 不锈钢；外管 / 导流筒：304 不锈钢；保温层：硅酸铝棉 | 波纹管：304 不锈钢（加厚）；外管 / 导流筒：碳钢密封款 |
| 补偿形式 | 纯轴向位移补偿（核心），无横向 / 角向补偿能力 | 同左 | 同左 |
| 轴向补偿量 | 80~350mm（按波数 / 通径划分，远大于同规格内压单式款） | 60~280mm | 100~400mm（真空工况补偿量更大） |
| 压力推力 | 由管道固定支架承受，需配套固定支架 + 导向支架布置 | 同左 | 真空吸力由固定支架承受，推力更小 |
| 连接方式 | 法兰连接（国标 RF 面，匹配对应 PN 等级）、焊接连接（大口径 / 长直管） | 同左 | 法兰密封连接（真空工况首选）、焊接密封连接 |
| 核心结构特点 | 波纹管外压工作、外管防护、内导流筒减阻、多波大补偿 | 耐高温波纹管、外管加装保温层、密封端板防热流失 | 波纹管加厚防吸瘪、外管密封设计、导流筒防介质涡流 |
| 核心优势 | 抗失稳能力强、轴向补偿量大、介质流通阻力小、波纹管不易受介质冲刷 | 耐高温、热稳定性强、适配中温长直管段 | 抗吸瘪、真空工况适配性好、补偿量超大 |
| 适配场景 | 工业中低压长直管段、硫化机车间低压蒸汽 / 冷却水管路、厂区供汽长直管 | 中温中低压长直管段、硫化机车间中温热风管路、工业供热中温直管 |
