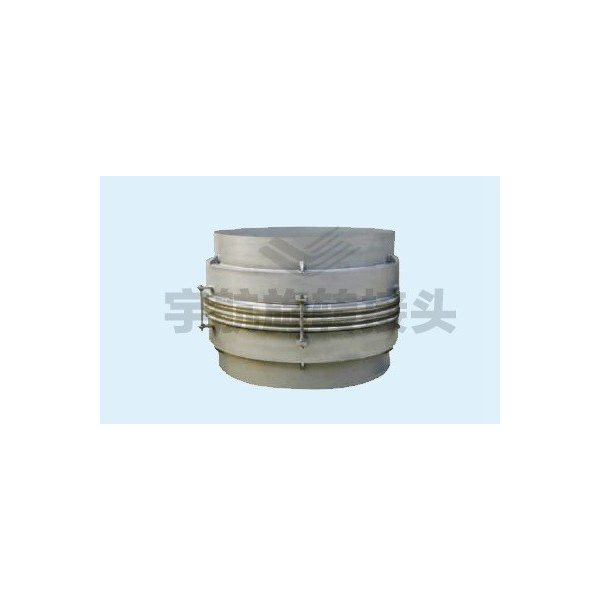

高温复式铰链型波纹补偿器是专为高温管路单平面大角向位移补偿设计的重型柔性元件，在常规 FJ 型复式铰链基础上升级耐高温材质与结构，可在 400℃~800℃高温工况下实现单平面大角度角向偏转，铰链组件整体承受高温波纹管的压力推力，适配工业高温蒸汽 / 烟气 / 热油长拐角管路（含硫化机车间高温热油长拐角段、冶金 / 化工高温烟气管路、热电厂高温蒸汽拐角总管），具备耐高温、抗热变形、角向补偿量大、结构刚性强的特点，执行国标GB/T 12777-2019高温工况专项标准，以下为全维度高温专属参数、规格及工业 / 硫化机高温工况适配要点。
核心为耐高温双波纹管 + 高温复式铰链架 + 耐热内导流筒 + 高温密封端管 / 法兰一体化结构，主打400℃~800℃高温单平面大角向补偿，附带≤15mm 微量横向位移补偿，分中高温款（400~600℃）、超高温款（600~800℃），均适配中高压高温管路，硫化机车间高温热油 / 过热蒸汽管路可直接匹配，全参数围绕高温抗热、抗变形、密封可靠设计：
| 参数类别 | 中高温款（FJ-G1，400~600℃） | 超高温款（FJ-G2，600~800℃） |
|---|---|---|
| 工作压力 | PN0.6/1.0/1.6/2.5MPa（主流中高压） | PN0.6/1.0/1.6MPa（高温高压降额适配） |
| 工作温度 | 400℃~600℃（长期），短时耐 650℃ | 600℃~800℃（长期），短时耐 850℃ |
| 适用高温介质 | 高温过热蒸汽、高温导热油（350℃以上）、中高温烟气、高温热风 | 超高温过热蒸汽、高温烟气（600℃以上）、冶金高温炉气、热电厂高温蒸汽 |
| 主体核心材质 | 波纹管：316L 不锈钢（耐高温腐蚀）；复式铰链架：42CrMo 合金钢（抗热变形）；导流筒：耐热铸钢 ZG230-450；端管 / 法兰：16MnR 耐热碳钢；轴承：高温耐磨合金（耐 650℃） | 波纹管：310S 不锈钢（超高温专用，抗氧化）；复式铰链架：Inconel600 合金（超高温抗变形）；导流筒：耐热铸钢 ZG35Cr24Ni7SiN；端管 / 法兰：20G 高压锅炉钢；轴承：陶瓷高温轴承（耐 900℃） |
| 补偿形式 | 单平面大角向偏转（主）+ 微量横向位移（辅，≤15mm），无轴向补偿 | 同左 |
| 角向补偿量 | ±15°/±20°（主流，按通径 / 波数划分） | ±10°/±15°（超高温波纹管加厚，补偿量略降） |
| 微量横向补偿量 | ≤12mm（DN≤300）/≤15mm（DN≥300） | ≤10mm（DN≤300）/≤12mm（DN≥300） |
| 压力推力 | 高温复式铰链架整体承受全推力，管道支架仅做承重设计，无需抗推力加固 | 同左（超高温款铰链架加筋，承推力提升 30%） |
| 密封结构 | 金属缠绕垫片（石墨 + 304 钢带，耐 650℃）+ 高温密封胶；法兰密封面做高温氮化处理 | 金属缠绕垫片（石墨 + 310S 钢带，耐 900℃）+ 高温陶瓷密封胶；法兰密封面堆焊硬质合金 |
| 连接方式 | 焊接连接（首选，高温密封可靠，DN≥80 标配）；法兰连接（国标 RF 面高温款，DN≤100 可选） | 全焊接连接（超高温必选，法兰连接仅适配 600℃以下工况） |
| 核心结构特点 | 波纹管双层加厚、铰链架高温淬火热处理、导流筒涂高温防磨涂层、外覆硅酸铝保温层 | 波纹管多层波纹设计、铰链架合金锻造、导流筒耐高温冲刷、外覆陶瓷纤维保温层 + 不锈钢外护板 |
| 核心优势 | 耐高温、抗热变形、角向补偿量大、铰链组件耐磨、密封可靠、适配中高温长拐角管路 | 超高温抗氧化、抗热疲劳、结构刚性极强、耐介质冲刷、适配超高温重型拐角管路 |
| 适配场景 | 硫化机车间高温热油（400℃以上）长拐角管路、热电厂中高温蒸汽拐角总管、化工中高温烟气管路 | 硫化机车间超高温过热蒸汽管路、冶金高温炉气拐角段、热电厂超高温蒸汽总管、垃 |
