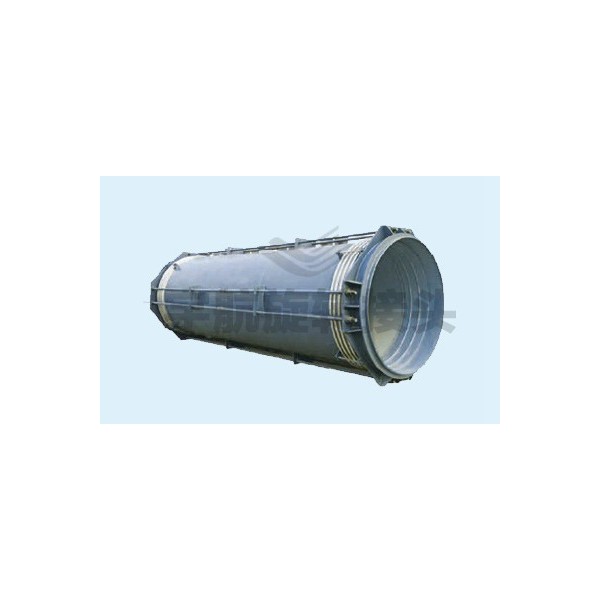

横向大拉杆波纹补偿器

横向大拉杆波纹补偿器（简称HX 型）是专为工业管路纯横向位移 / 大跨度横向偏移设计的柔性补偿元件，通过双波纹管 + 大拉杆组件的结构设计，实现单平面内大距离横向补偿，拉杆可承受波纹管压力推力并限制轴向位移，适配各类有横向变形的管路（如泵房进出口、管道穿墙 / 穿楼板、地形起伏段、设备振动横向偏移段），具备横向补偿量大、推力自平衡、安装便捷、适配性强的特点，执行国标GB/T 12777-2019，以下为全维度参数、规格及工业 / 硫化机车间专属适配要点，兼顾通用工况与特殊横向位移场景。

一、基础通用核心参数

核心为对称双波纹管 + 中间接管 + 大拉杆组件（拉杆 / 螺母 / 球面垫圈）+ 内导流筒 + 端管 / 法兰一体化结构，主打纯横向位移补偿，附带微量角向偏转（≤±3°），无轴向补偿能力，拉杆组件实现压力推力自平衡，管道支架仅做承重，分常规款（HX）、高温款（HX-G）、防腐款（HX-F），覆盖中低压全工况，适配绝大多数工业横向位移管路：
