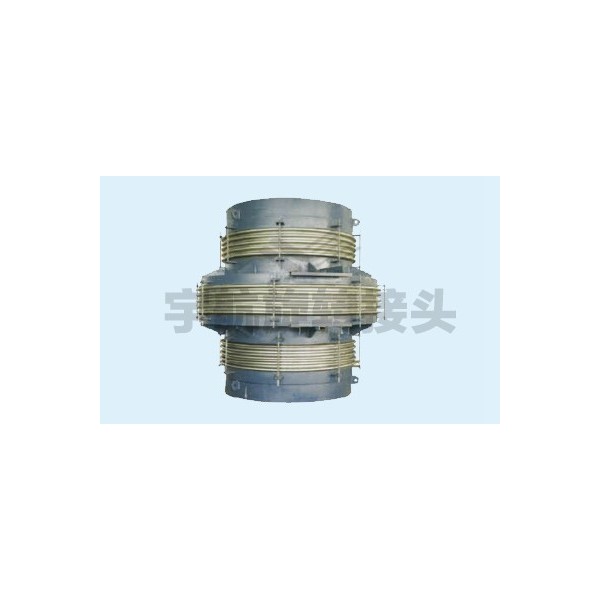

直管压力平衡型波纹补偿器

工作原理：平衡波纹管的有效面积通常是工作波纹管有效面积的两倍。当管道内介质压力变化时，工作波纹管内压引起的向外侧的轴向推力，通过平衡拉杆被平衡波纹管因内压引起的相反方向的推力所抵消，从而实现压力平衡，使管道或设备不再受轴向推力作用。

主要功能：能吸收管道因热胀冷缩、介质流动等引起的轴向位移，防止管道因变形过大而受损；通过特殊的波纹结构和金属结构，实现管道系统中的压力平衡，保持系统稳定运行；还可以减少管道系统中的振动和降低噪音，提高系统的整体运行质量。

特点：具有适应性强的特点，可适应各种不同规格的管道系统；轴向补偿量较大，一般在 60mm 到 300mm 不等；能在高温高压下工作，密封性能良好；结构紧凑、体积小、重量轻，便于安装和维护；采用优质材料制造，使用寿命长、可靠性高。

连接方式：主要有法兰连接式和接管连接式两种，可根据实际管道系统的需求进行选择。

应用领域：广泛应用于化工、石油、冶金、钢厂、电厂、船舶等行业的管道系统中，尤其适用于不宜设置大推力固定支架的高物位直立管线或大直径管线。

安装注意事项：一般应用在架空的直管线上，水平安装；安装完后，所有的小拉杆须拆除；为减少波纹管膨胀节对支座的弹性反力，在安装前可通过调整小拉杆对其进行预拉或预压。
