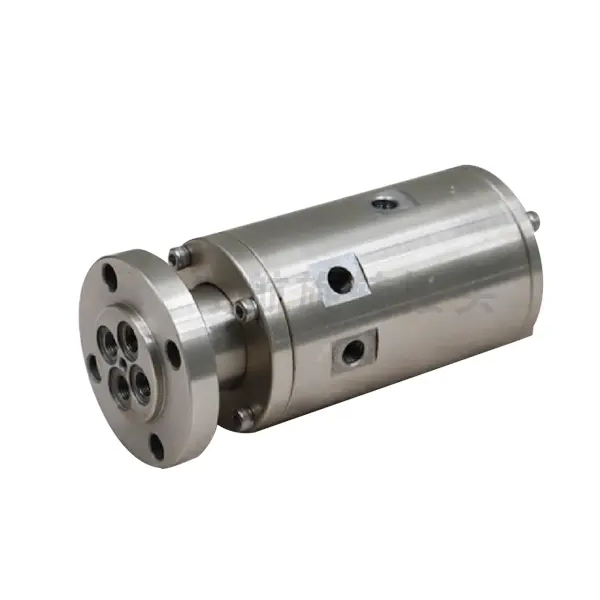

四通道高压旋转接头

参数类别具体参数常规取值范围备注说明基础结构参数通道数量4 通道独立通道互不串液 / 串气，支持不同介质同时传输
通道口径DN8–DN50（可定制）口径越大，介质流量越高；需匹配管路尺寸
连接方式螺纹连接（NPT/BSPP）、法兰连接高压工况推荐法兰连接，密封性更强
旋转方向双向旋转正反转均可稳定工作，无方向限制性能参数工作压力20–100MPa（高压型）常规高压款≤50MPa，超高压款可达 100MPa 以上
工作转速0–2000r/min转速与压力负相关，压力越高，建议转速越低
工作温度-20℃–150℃取决于密封材质：丁腈橡胶（NBR）≤120℃，氟橡胶（FKM）≤200℃
密封形式机械密封 + O 型圈密封高压工况采用硬质合金机械密封，耐磨耐高压
泄漏量≤0.5mL/min静态无泄漏，动态泄漏量符合工业标准材质参数壳体材质碳钢（镀锌 / 镀铬）、不锈钢 304/316腐蚀性介质需用不锈钢材质
转子 / 定子材质不锈钢、轴承钢高精度加工，保证旋转同轴度
密封件材质丁腈橡胶（NBR）、氟橡胶（FKM）、聚氨酯（PU）NBR 适用于液压油 / 水；FKM 适用于高温、腐蚀性介质适用介质-液压油、乳化液、水、压缩空气、惰性气体等禁止传输强氧化性介质（如氧气），需定制专用密封其他参数防护等级IP54–IP65户外或粉尘环境建议 IP65 防护
安装方式卧式 / 立式立式安装需加装轴承防坠结构
