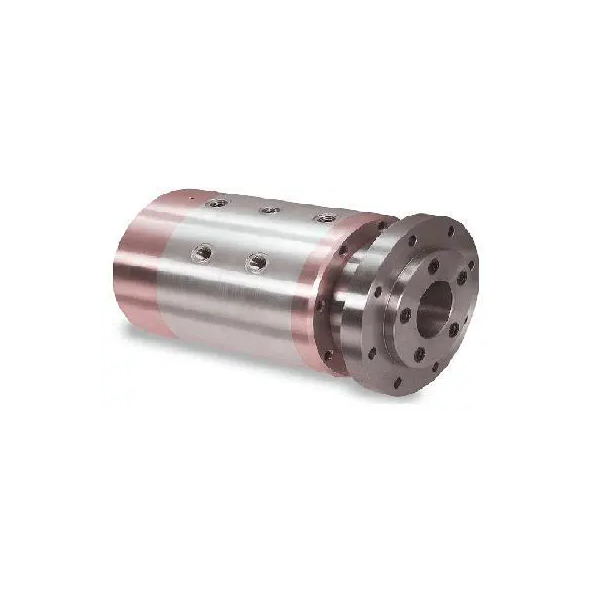

五通道高压低速接头

参数类别常规高压款超高压定制款通路数量5 个独立通道（中心孔 + 环形通道分层布局）5 个独立通道（强化隔离腔设计）最高工作压力20–35MPa（200–350bar）40–60MPa（400–600bar）最高额定转速≤100RPM（低速稳定工况）≤50RPM（超高压工况转速同步降低）短时极限转速≤150RPM（持续≤10min）≤80RPM（持续≤5min）适用温度范围-20℃~+150℃（氟橡胶密封）-40℃~+200℃（金属硬密封 / 聚四氟乙烯密封）适配介质液压油、乳化液、水乙二醇、高压水等非腐蚀性介质高压液压油、特种试压介质、弱腐蚀性化工流体单通道流量范围3–25L/min（通道内径 φ4–φ10mm）2–15L/min（通道内径 φ3–φ8mm，超高压通道缩径）主体材质碳钢锻造壳体 + 不锈钢 304 轴芯不锈钢 316L / 高强度合金锻造壳体 + 不锈钢内芯密封结构高压专用碳化硅 - 石墨平衡密封，每通道独立密封腔 + 泄漏收集槽硬质合金金属硬密封，带高压缓冲补偿结构 + 泄漏监测接口轴承配置重载推力轴承 + 滚针轴承组合，抗高压冲击，低扭矩高压专用耐磨衬套 + 推力滚子轴承，带预紧结构连接方式输入端：PN35 高压法兰

输出端：Rc/NPTF 高压密封螺纹（1/4–1 寸）输入端：PN63 超高压法兰

输出端：高压焊接接头 / 锥螺纹密封连接安装形式重型法兰底座安装，带定位销 + 防转臂；同轴度≤0.05mm定制刚性支架安装，配减震缓冲垫；同轴度≤0.03mm防护等级IP65（防尘防水）IP67（定制密封可达 IP68）密封寿命≥3500 小时（常规高压工况）≥2500 小时（超高压工况）典型应用工程机械臂多路液压控制、重型机床液压系统、高压流体分配台高压爆破试验台、冶金重型设备、特种车辆高压液压回路
