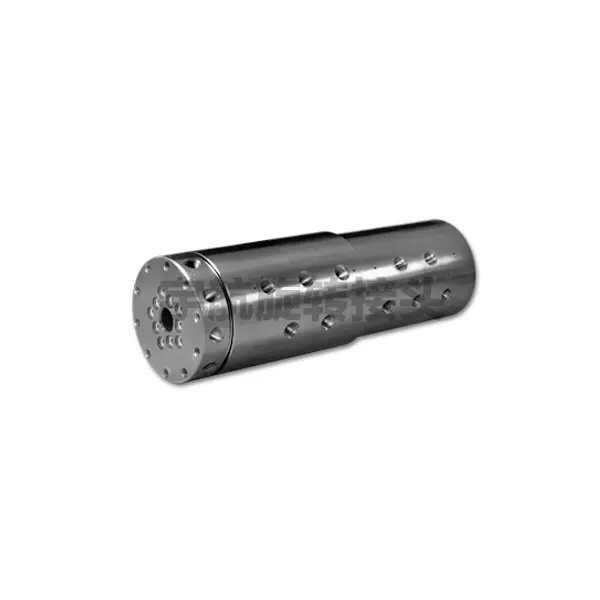

10通路旋转接头

参数类别常规低速通用款高压中速定制款通路数量10 个独立通道（环形阵列布局，无串液）10 个独立通道（中心孔 + 环形通道分层设计）最高工作压力1.6–10MPa（16–100bar）10–35MPa（100–350bar）最高额定转速≤1000RPM≤600RPM（压力越高转速上限越低）短时极限转速≤1500RPM（≤15min）≤800RPM（≤10min）适用温度范围-20℃~+120℃（丁腈橡胶密封）-40℃~+200℃（氟橡胶 / 碳化硅密封）适配介质液压油、水、空气、润滑油、切削液等非腐蚀性介质液压油、乳化液、乙二醇溶液、弱腐蚀性化工介质单通道流量范围2–25L/min（通道内径 φ4–φ12mm）1–18L/min（通道内径 φ3–φ10mm）主体材质铝合金壳体（轻量化）+ 黄铜内芯 + 不锈钢轴不锈钢 304/316 壳体（防腐）+ 不锈钢 316L 内芯密封结构每通道独立石墨 - 青铜动密封+O 型圈静密封，带泄漏收集槽高压专用碳化硅 - 石墨平衡密封，分层隔离腔，带泄漏监测接口轴承配置双列滚针轴承 + 推力轴承组合，低扭矩设计重载调心滚子轴承，抗高压冲击，带润滑脂加注口连接方式输入端：集成法兰（统一对接管路）

输出端：G1/8、Rc1/4 螺纹接头或软管快插输入端：PN35 高压法兰

输出端：NPTF/Rc 高压密封螺纹或焊接接头安装形式卧式法兰底座安装，带定位销 + 防转臂；同轴度≤0.08mm重型法兰安装，配减震垫片；建议刚性支架固定，同轴度≤0.05mm防护等级IP65（防尘防水）IP67（定制密封可达 IP68）密封寿命≥4500 小时（常规工况）≥3500 小时（高压工况）典型应用多轴机床流体分配、自动化生产线测控、普通液压系统工程机械多路液压控制、特种车辆流体系统、高压流体配比设备
