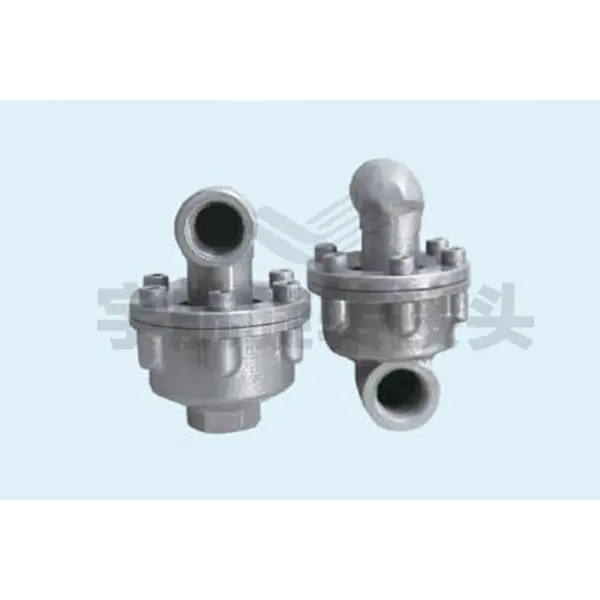

YHSU/YHSL型旋转接头

参数类别YHSU（单回路）YHSL（双回路）备注适用介质水、液压油、乳化液、压缩空气水 / 热油、液压油、蒸汽（需定制密封）腐蚀性介质需选不锈钢壳体最高工作压力≤1.0MPa≤1.0MPa高压工况可定制升级至 1.6MPa最高工作温度常规：0℃~80℃

特殊密封：80℃~250℃常规：0℃~80℃

特殊密封：80℃~250℃高温工况需配碳化钨摩擦副最高转速≤1000rpm≤800rpm双回路因结构复杂，转速略低于单回路密封结构平面密封，摩擦副：石墨 + 青铜双独立平面密封，摩擦副：石墨 + 青铜 / 碳化钨磨损后可单独更换密封件壳体材质黄铜（标准）、304 不锈钢（可选）黄铜（标准）、304 不锈钢（可选）不锈钢适配潮湿 / 腐蚀环境连接方式螺纹连接（G1/4~G2）、法兰连接（加后缀 F）螺纹连接（外管 G1/4~G2，内管 G1/8~G1）双回路需区分内外管接口规格最小弯曲半径适配金属软管：50~200mm（依通径）适配金属软管：80~250mm（依通径）避免过度弯折导致接头损坏公称通径范围DN10~DN100外管 DN15~DN100

内管 DN6~DN50常见规格：DN15（G1/2）、DN25（G1）
