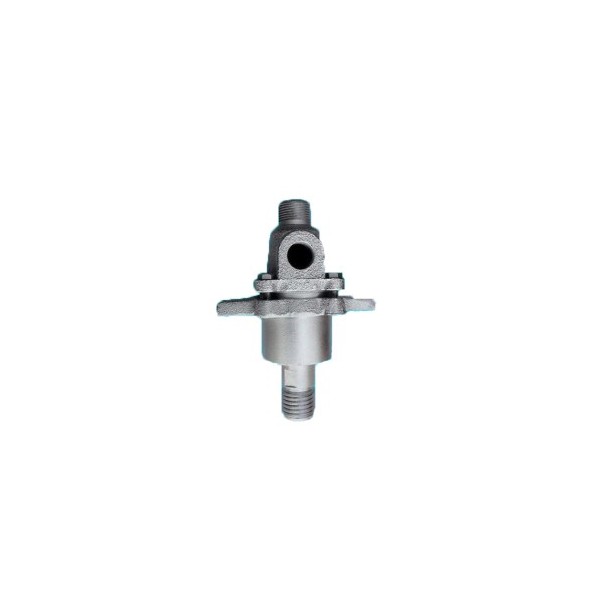

纺织印染用高精密接头

QD型旋转接头的结构特点

采用性能可靠的球面摩擦密封结构，能自动调心，自动补偿，可适用于旋转精度较低、同心度不好的设备中，内部仅有四个零部件，这种简单而有效的结构，使其维护更方便，经过精研的球面与底平面，能延长和提高接头的使用寿命。

使用条件

最高压力：1.8MPA

最高温度：220℃

最高转速：100rpm

适用介质：蒸汽，水，热气，空气等。

Q型旋转接头分为QD型单向流通式旋转接头和QS型双向流通式旋转接头；

QD型单向流通式旋转接头又分为QD型和QD-F型两种接头。如果旋转接头外管和设备轴颈连接采用法兰连接，加注后缀F，如QD-F40-20,其中，40mm是指旋转接头外管的公称流通直径为40mm，20mm是指旋转接头内管的公称流通直径为20mm。旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如QD40-20，但是，旋转接头外管的旋向和设备滚筒旋向应相反，这样，用于密封的螺纹越旋越紧。
