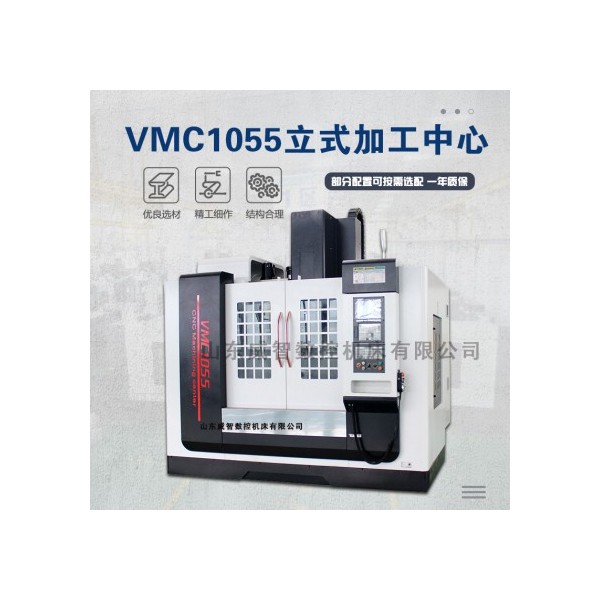

VMC1055立式加工中心

加工范围

横向 X行程

mm

1000

纵向 Y行程

mm

550

垂直 Z行程

mm

600

主轴端面至工作台距离

mm

150-750

主轴中心至立柱轨面距离

mm

580

工作台至地面距离

mm

900

工作台

台面尺寸

mm

1200×500

最大承重

Kg

600

T型槽数量

No.

3

T型槽尺寸/间距

mm

18×115

主轴

驱动方式

-

同步带轮传动

主轴转速

rpm

8000

主电机功率（伺服）

Kw

11(恒扭矩）

主轴锥度及规格

-

BT40(150)

伺服轴

X、Y、Z快移速度

m/min

24/24/18

切削进给速度

mm/min

1-10000

最小进给量

mm

0.001

刀库（无）

刀库容量

No.

24

刀库形式

-

圆盘式

刀柄规格

-

BT40

刀柄螺栓

-

刀具最大直径

mm

150

刀具最大直径（无相邻刀）

mm

刀具最大长度

mm

300

刀具最大重量

Kg

8

换刀时间（刀对刀）

Sec

2-3

主要精度

定位精度（ISO-230-2）

mm

0.02

重复定位精度（ISO-230-2）

mm

0.016

其它

机床重量

Kg

5800

占地面积

mm

2800×2600

机器高度

mm

2550

电力容量

KVA

18

润滑油容量

L

3

切削液容量

L

250

气源压力

Bar

6～8
