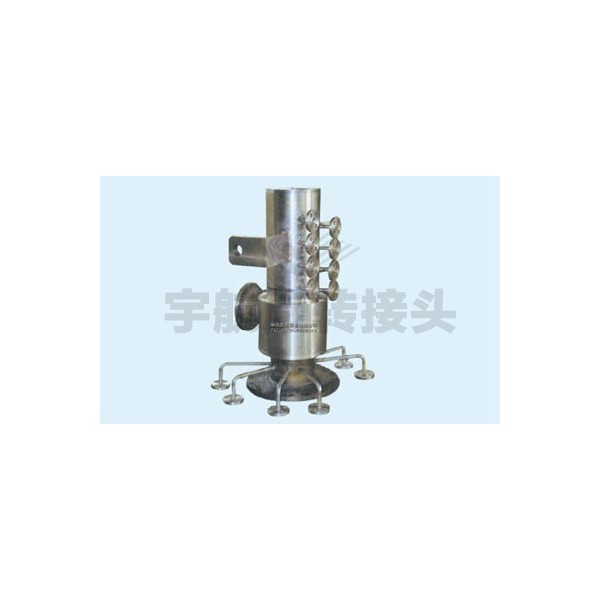

YH210T 转炉专用旋转接头

YH210T 是适配210 吨级大型顶底复吹转炉耳轴系统的多通路专用旋转接头，核心功能是在转炉低速倾动（≤5rpm）工况下，同步实现耳轴、托圈、炉帽的大流量水冷散热，以及底吹 / 腹吹气体（氮气 / 氩气）的稳定输送，具备多介质隔离、高压密封、耐高温粉尘等特性，是保障大型转炉连续安全炼钢的核心流体传输部件。

一、核心结构与工况适配优势

1. 多通路介质隔离设计

• 标配 10~12 通路 配置，典型方案为：5 路大流量水冷（进水 3 路 + 回水 2 路）+ 4 路底吹气体 + 2 路腹吹气体 + 1 路备用 / 吹扫接口，水路与气路采用独立腔体 + 隔断密封设计，完全无串液串气风险，避免冷却水混入钢水影响成分。

• 水冷主路通径 DN125，单路冷却流量可达 100~150m³/h，满足 210 吨转炉耳轴 / 托圈的高热负荷散热需求；气路适配高压气体传输，保障复吹工艺的气体流量稳定。

• 内芯旋转 + 外壳固定结构，搭配重型防自转止转杆，杜绝管路随转炉倾动扭转缠绕，适配转炉 360° 倾动工况。

2. 大型转炉恶劣工况强化

• 密封系统：采用双道平衡型机械密封，密封配对为碳化钨 + 浸锑石墨，耐受冷却水中的铁屑杂质与气体压力波动，泄漏量≤0.1mL/min，密封寿命≥8000h，适配转炉炉前高温辐射（≤120℃）、钢渣飞溅、粉尘侵袭的恶劣环境。

• 材质选型：壳体与内芯为不锈钢 304（标准）/316L（定制），抗工业循环水氯离子腐蚀，尤其适合沿海钢厂或水质较差的工况；外部加装可拆卸式隔热护罩，减少炉前高温对密封件的老化影响。

• 补偿能力：重型双列调心滚子轴承支撑，可补偿轴向位移≤12mm、角度偏差≤0.5°，适配大型转炉倾动时的耳轴动态偏摆与热胀冷缩位移，避免密封面受力不均。

3. 安装维护便捷性

• 采用 分体法兰 + 模块化密封组件 设计，更换密封件无需拆卸转炉耳轴，可在线快速维护，大幅缩短转炉停机时间（单次维护≤2h）。

• 法兰接口兼容国标 / 美标 / 欧标标准，直接对接转炉水冷总管与气体分配站，无需额外转接管路，降低现场安装难度。

二、关键技术参数（标准款）
