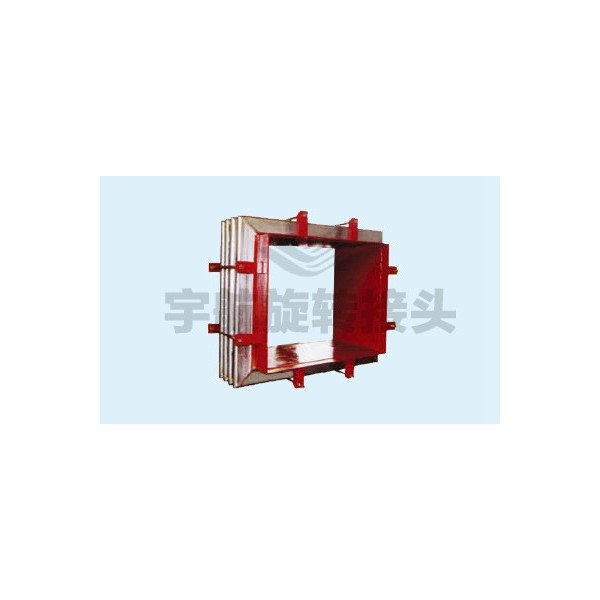

矩形（JX）波纹补偿器

结构组成：由一个矩形波纹管和两个矩形端接管构成。端接管可直接与管道焊接，也可焊上法兰再与管道连接。部分补偿器还带有拉杆等外部结构件，但拉杆主要是运输过程中的刚性支承，不是承力件。

工作原理：利用其工作主体波纹管的有效伸缩变形，吸收管线、导管、容器等因热胀冷缩等原因产生的尺寸变化，或补偿其轴向、横向和角向位移，同时也可用于降噪减振。

性能特点：相较于圆形波纹管，矩形截面能适应更大方向的位移补偿，尤其适合方形管道或通风系统。金属波纹管通常采用 304/316L 不锈钢，耐压范围从真空至数兆帕，工作温度覆盖 - 200℃至 + 800℃，具有高强度与耐久性。

连接方式：通常采用法兰连接，也有接管连接的方式，支持标准化管道接口，安装较为便捷。

常用规格：型号一般有 DN1000-DN5000，压力级别 0.01-0.25Mpa。不同厂家的具体规格参数可能会有差异，例如某型号在端面尺寸为 1000×800mm，波数为 2 时，轴向补偿量为 42mm，总长 L0 为 310mm，轴向刚度为 0.0211kgf/mm。

应用范围：广泛应用于中央空调泵、消防泵、生活给水泵的进出口，以及各类消防配管、空调配管、蒸汽配管等，适用于一般工厂配管、需要卫生的场合、机械设备配管等需要减震和补偿热位移的场景。
