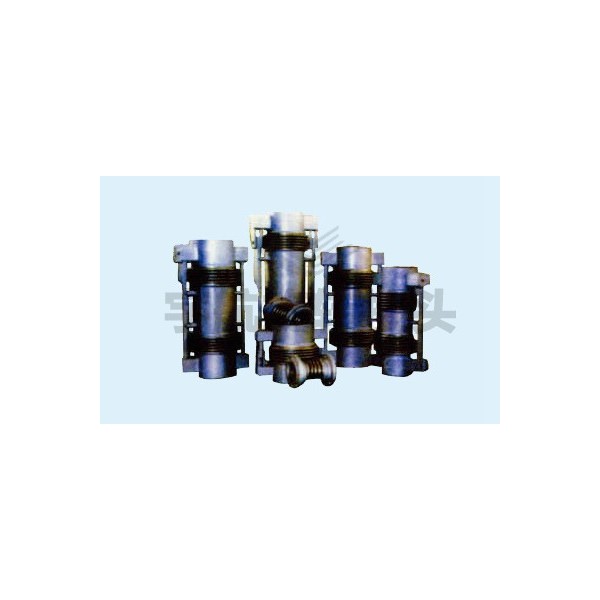

万向铰链（FW）型补偿器

价格信息电议

认证信息

执照已认证

实名已认证

手机已认证

邮箱已认证

VIP会员VIP会员

货源所属商家已经过真实性核验

品牌名称: 宇航

供货总量

最小起订: 0 件

厂家区域: 山东枣庄市

发货期限: 自买家付款之日起 3 天内发货

VIP会员

宇航航天装备有限公司

第1年认证诚信
联系姓名：孙总
电话号码：15166329999
所在地区：滕州市机械工业园柳屯路99号
经营模式：生产加工,经销批发
主营产品:旋转接头
进入店铺

产品分类

店内热销

品牌：: 宇航

FW 型万向铰链波纹补偿器是专为管道多平面角向位移补偿设计的金属柔性元件，采用单 / 双波纹管 + 万向铰链组件结构，可在任意平面内实现角向偏转，同时兼容微量横向 / 轴向位移，铰链组件整体承受波纹管压力推力，适配工业管路多弯头、空间拐角、设备三维偏心对接段（含硫化机车间立体管路拐角、重型硫化机液压多平面弯头段、厂区大口径空间供汽 / 供油管路），具备全平面补偿、结构稳定、抗振耐高压、安装灵活的特点，是工业复杂管路角向补偿的核心款型，执行国标GB/T 12777-2019，以下为全维度参数、规格及工业 / 硫化机工况专属适配要点。

一、基础通用核心参数

FW 型核心为波纹管（单 / 双）+ 万向铰链架（十字铰链板 / 万向销轴 / 耐磨轴承）+ 内导流筒 + 端管 / 法兰一体化结构，核心补偿任意平面角向偏转，附带微量横向 / 轴向补偿能力，分单波普通款（FW-D）、双波大补偿款（FW-S）、高温 / 防腐定制款，适配中高压、大口径、空间复杂拐角管路，硫化机车间立体重型管路可直接匹配：

参数类别	单波普通款（FW-D）	双波大补偿款（FW-S）	高温定制款（FW-G）	防腐定制款（FW-F）
工作压力	PN0.6/1.0/1.6/2.5MPa	PN0.6/1.0/1.6/2.5/4.0MPa	PN0.6/1.0/1.6/2.5MPa	PN0.6/1.0/1.6MPa
工作温度	-20℃~350℃（304 不锈钢）	-20℃~350℃（304 不锈钢）	≤600℃（310S）/≤450℃（316L）	-20℃~350℃（316L 不锈钢）
适用介质	蒸汽、导热油、液压油、水、空气	高压蒸汽、高压液压油、大流量导热油	高温过热蒸汽、高温烟气、超高温导热油	弱酸弱碱液、腐蚀性冷却介质、海洋工业介质
主体材质	波纹管：304 不锈钢；万向铰链 / 销轴：碳钢镀硬铬；导流筒：碳钢	波纹管：304 加厚；铰链 / 销轴：45# 钢镀硬铬；导流筒：碳钢加厚	全金属件 304/310S 不锈钢；轴承：高温耐磨合金	全 316L 不锈钢（波纹管 + 铰链 + 导流筒 / 端管）
补偿形式	任意平面角向偏转（主）+ 微量横向 / 轴向位移	任意平面大角向偏转（主）+ 微量横向 / 轴向位移	同双波款	同单波款
角向补偿范围	±5°/±10°	±10°/±15°/±20°	±8°/±15°	±5°/±10°
微量补偿量	横向≤10mm；轴向≤5mm	横向≤15mm；轴向≤8mm	横向≤12mm；轴向≤6mm	横向≤8mm；轴向≤4mm
压力推力	万向铰链组件完全承受，管道支架仅承重	万向铰链组件整体承受，抗推力更强	同双波款	同单波款
连接方式	法兰连接（国标 RF 面）、焊接连接	法兰连接（国标 RF 面）、焊接连接（大口径 / 高压）	法兰 / 焊接，可定制美标法兰	法兰 / 焊接，非标法兰定制
核心优势	全平面补偿、安装灵活、结构轻便	大角向补偿、抗高压、刚性强、适配重型管路	耐高温、热变形小、铰链抗高温磨损	全防腐、耐潮湿、适配腐蚀性复杂管路
适配场景	硫化机车间小型立体管路、厂区普通空间拐角管路	硫化机车间重型立体管路、高压液压多平面弯头、厂区大口径空间总管
