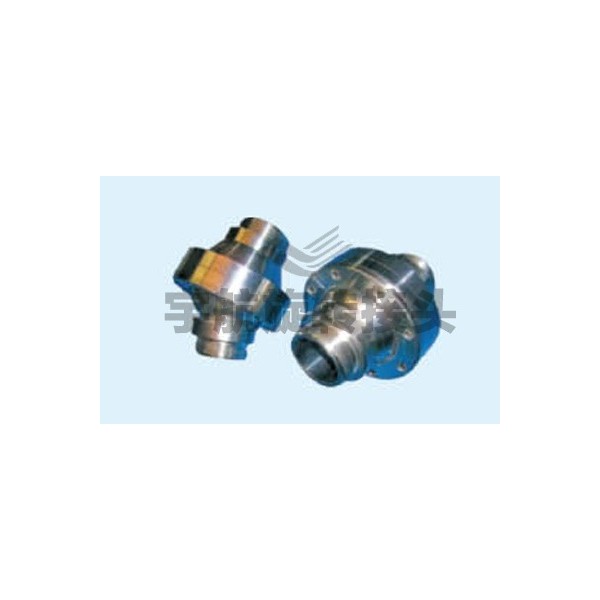

万向旋转接头是一种可实现360° 任意角度旋转的流体连接部件，适配多方向、偏摆、错位的管路连接工况，采用球铰密封 + 万向节结构，具备耐冲击、抗偏载、密封可靠的特点，广泛应用于工程机械、冶金、矿山、船舶等需要灵活转向的流体输送系统。以下是完整参数与电商应用方案。
| 参数类别 | 具体参数 | 说明 |
|---|---|---|
| 结构类型 | 单通路万向型、双通路万向型、高压万向型、耐腐蚀万向型 | 单通路适配单一介质输送；双通路适配进回介质循环；高压型强化密封与壳体强度 |
| 连接规格 | 螺纹：G1/4、G1/2、G3/4、G1、G2、G3；法兰：DN15、DN20、DN25、DN40、DN50；快换接头：φ8~φ50mm | 小流量、轻载工况选螺纹 / 快换连接；大流量、重载工况选法兰连接 |
| 工作压力 | 常规工况：≤1.6~10MPa高压定制型：≤25MPa | 适配液压油、冷却水、压缩空气等不同压力系统，高压型采用锻钢壳体 + 硬质合金密封 |
| 工作温度 | 常规型：-20℃~120℃高温型：-40℃~250℃低温型：-60℃~80℃ | 高温工况搭配氟橡胶 / 金属密封；低温工况采用耐低温橡胶（如三元乙丙橡胶） |
| 万向偏转角度 | 轴向偏摆：≤±30°~±45°径向错位补偿：≤5~15mm | 偏转角度越大，对球铰密封的耐磨性要求越高，需选加强型球铰结构 |
| 额定转速 | 低速旋转：≤500r/min | 万向接头以角度偏摆为核心功能，适配低速旋转或往复摆动工况，高速旋转需搭配精密轴承 |
| 材质组成 | 接头体：碳钢（20#）、304/316 不锈钢、锻钢、铸铝密封件：丁腈橡胶（NBR）、氟橡胶（FKM）、聚氨酯（PU）、球面石墨密封球铰：碳钢镀铬、不锈钢、铜合金 | 不锈钢适配腐蚀介质；锻钢适配高压工况；铸铝适配轻量化需求；镀铬球铰提升耐磨性 |
| 适配介质 | 液压油、润滑油、冷却水、海水、压缩空气、乳化液、低粘度化工介质 | 腐蚀性介质（如海水、酸碱液）需选 316 不锈钢 + 氟橡胶密封 |
| 关键尺寸 | G1 螺纹款：接管外径 33mm，球铰直径 45mm，总长度 120mm，最大偏摆 ±30°DN25 法兰款：法兰外径 85mm，球铰直径 60mm，总长度 180mm，最大偏摆 ±40° | 需匹配管路外径与安装空间，预 |
