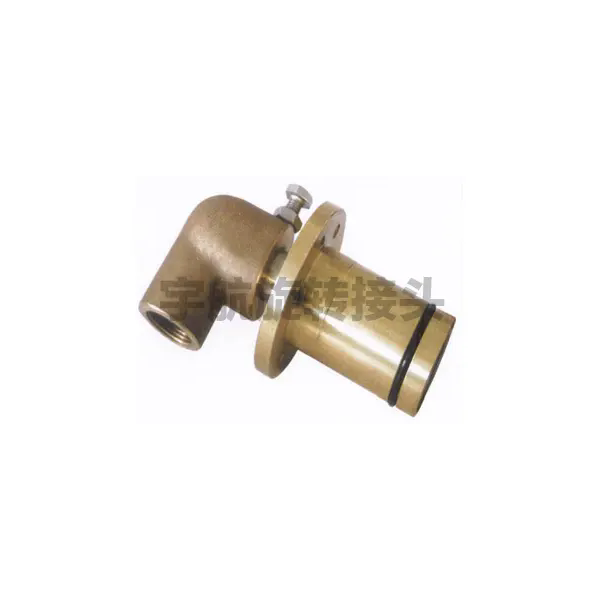

钢厂专用旋转接头HMS型

一、型号含义

• H：埋入式

• M：密封结构

• S：双向流通、双通道（一进一出）

• 20/25：公称通径 DN20 / DN25

二、核心性能参数

• 适用设备：连铸机二冷区冷却辊、托辊

• 适用介质：冷却水、净水、乳化液

• 工作压力：1.0 MPa

• 工作温度：≤ 120 ℃

• 最高转速：≤ 100 r/min

• 通道数：双通道（一进一出）

• 旋转方向：双向旋转

• 密封形式：平衡式端面密封

• 密封副：碳化硅 / 碳化硅（SiC/SiC）

• 补偿方式：内置弹簧补偿

• 轴承：双轴承支撑，抗径向力

• 安装形式：埋入式 / 半埋入式

• 连接方式：法兰连接

三、规格尺寸（行业通用）

1. HMS-20





• 公称通径：DN20（3/4"）

• 适用辊径：φ200～φ250 mm

• 总长：约 125 mm

2. HMS-25





• 公称通径：DN25（1"）

• 适用辊径：φ250～φ300 mm

• 总长：约 135 mm

四、材质配置（钢厂标配）

• 壳体：45# 钢 / 铸钢

• 转子：45# 钢淬火处理

• 密封：碳化硅 + 碳化硅

• 密封圈：氟橡胶

• 弹簧：不锈钢

五、适用工况

• 连铸机二冷区冷却辊

• 板坯、方坯、圆坯连铸机

• 低速、重载、水冷工况

• 水泥厂篦冷机冷却辊可通用
