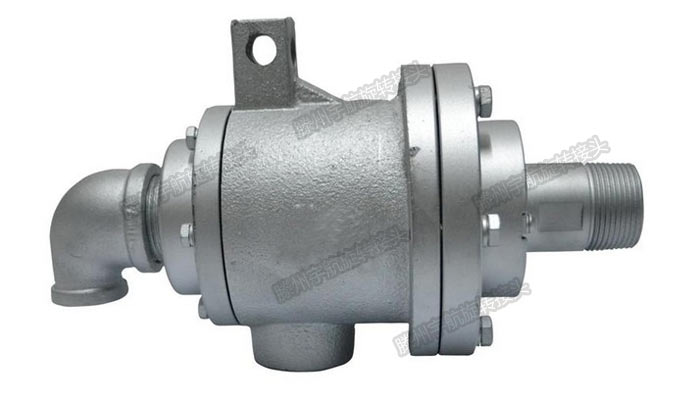

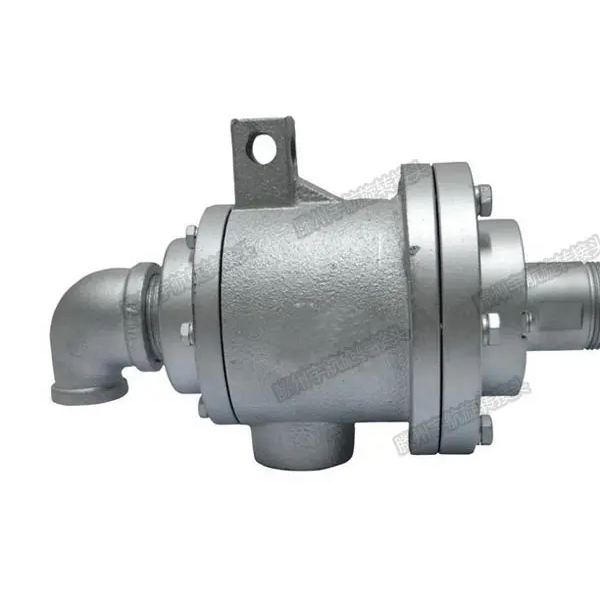

导热油Q型20-50螺纹连接旋转接头

价格信息电议

认证信息

执照已认证

实名已认证

手机已认证

邮箱已认证

VIP会员VIP会员

货源所属商家已经过真实性核验

供货总量

最小起订: 0 件

厂家区域: 山东枣庄市

发货期限: 自买家付款之日起 3 天内发货

VIP会员

宇航航天装备有限公司

第1年认证诚信
联系姓名：孙总
电话号码：15166329999
所在地区：滕州市机械工业园柳屯路99号
经营模式：生产加工,经销批发
主营产品:旋转接头
进入店铺

产品分类

店内热销

产品性能特点

1、前后双支撑，避免柱环卡死，密封面的弹力得到有效补偿，减少泄漏

2、管球上设有密封磨损刻度线，易于观察密封环磨损情况

3、止转座固定弹簧，使弹簧不会随着管球的旋转而旋转.分体式结构，方便安装和维修.

旋转接头结构示意图

1、压盖 2、球面石墨 3、转轴 4、无油转轴 5、弹簧 6、壳体

导热油Q型20-50螺纹连接旋转接头规格和型号

规格	型号	A	B	C	E	F1	F2	H	I1	I2	J	K	L	L1	L2	L4	L5	L7	M1	M2	N
20	QS-G20-8	R3/ 4	G1/4	Rc3/4	96	49	30	53	12	12	25	30	245	228	222	144	50	20	144	132	18
25	QS-G25- 10	R1	G3/8	Rc3/4	98	56	40	65	12	12	25	31	285	270	257	169	61	22	169	157	24
32	QS-G32-15	R1-1/4	G1/2	Rc1	120	68	38	78	14	14	30	34	312	298	289	192	65	26	206	176	30
40	QS-G40-20	R1-1/2	G3/4	Rc1-1/4	130	80	43	80	14	14	32	40	350	332	320	210	70	30	210	194	38
50	QS-G50-25	R2	G1	Rc1-1/2	160	94	51	90	14	14	36	50	416	395	378	242	80	30	260	242	48

使用条件

1、介质/Media 蒸汽、导热油/Steam、Hot Oil
2、转速/RPM <180 RPM
3、温度温度/Temp <220 ℃
4、压力/Pressure <10 bar
