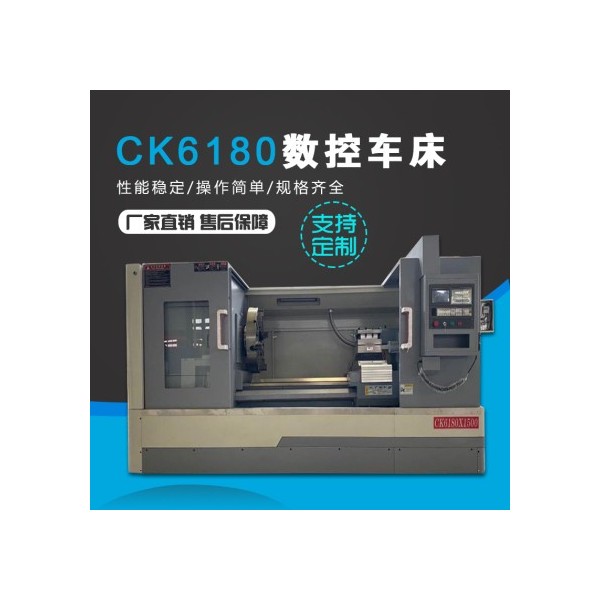

CK6180数控车床

床身上大回转直径

Swing over bed

mm

800

横滑板上大回转直径

Swing over cross slide

mm

480

大工件长度

Distance between centers

mm

1000-8000

床身导轨宽度

Guideway width

mm

600

床身承重范围

Max. load capacity

T

4

主轴孔径范围

Spindle bore

mm

104

主轴孔径锥度

Spindle bore taper

-

Metric Φ120/MT5

主轴鼻端型号

Spindle nose type

-

C11

主轴转速级数

Spindle speed steps

-

3档变频VF.3 steps

4档液压HYD.4 steps

主轴转速范围

Spindle speed range

rpm

10-800

17-800

卡盘规格

Chuck

mm

Φ400手动三爪/Φ400 3-jaw manual

刀架类型

Turret/tool post

-

4工位电动刀架Eletric4 position

刀具尺寸

Tool size

mm

32x32

X轴行程

X axis travel

mm

420

Z轴行程

Z axis travel

mm

850/1350/1850/2850/3850/4850/5850

X轴快速进给速度

X axis rapid traverse

mm/min

4000

Z轴快速进给速度

Z axis rapid traverse

mm/min

6000

尾座套筒直径

Tailstock quill diameter

mm

Φ120

尾座套筒锥度

Tailstock quill taper

-

MT6

尾座套筒行程

Tailstock quill travel

mm

250

主轴电机

Main spindle motor

kW

15

冷却泵电机

Coolant pump motor

kW

0.125

机床重量

Machine weight

Weight for1000

kg

4800

Weight for1500

kg

5200

Weight for2000

kg

5600

Weight for3000

kg

6400

Weight for4000

kg

7200

Weight for5000

kg

8000

Weight for6000

kg

8800

外形尺寸

Overall dimension

Dimension for1000

mm

3500x1950 x1900

Dimension for1500

mm

4000x1950x1900

Dimension for2000

mm

4500x1950x1900

Dimension for3000

mm

5500x1950x1900

Dimension for4000

mm

6500x1950x1900

Dimension for5000

mm

7500x1950x1900

Dimension for6000

mm

8500x1950x1900
