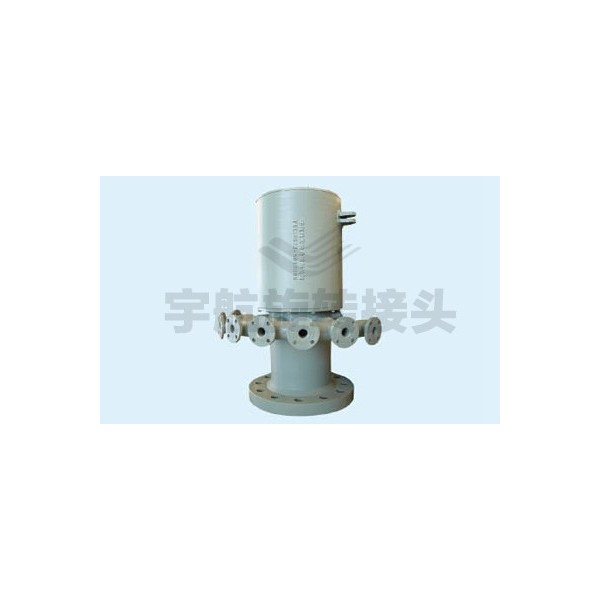

YH100T转炉非传动车旋转接头

YH100T 是适配100 吨级转炉传动车（含耳轴、托圈、炉帽） 的多通路旋转接头，核心功能是在转炉≤5rpm 低速倾动工况下，同步完成大流量水冷散热与底吹 / 腹吹气体（氮气 / 氩气）稳定输送，采用水路与气路独立密封腔体设计，适配高温、粉尘、重载的恶劣工况，是保障转炉连续安全炼钢的关键流体传输部件。

一、核心结构与设计优势

1. 结构设计

• 多通路集成：标配 6-8 通路（3 进 2 回水冷 + 2-3 路复吹气路 + 1 路备用），水路与气路独立腔体 + 隔断密封，无串液串气风险。

• 密封系统：双道平衡型机械密封，密封配对为碳化钨 + 浸锑石墨，抗铁屑、粉尘磨损，泄漏量≤0.1mL/min，密封寿命≥8000h。

• 材质选型：壳体与内芯为不锈钢 304（标准）/316L（定制），抗工业循环水氯离子腐蚀；外部加装可拆卸式隔热护罩，减少炉前高温对密封件的老化影响。

• 补偿能力：重型双列调心滚子轴承支撑，可补偿轴向位移≤8mm、角度偏差≤0.5°，适配转炉倾动时的耳轴动态偏摆与热胀冷缩位移。

• 防自转设计：内芯旋转 + 外壳固定结构，搭配重型防自转止转杆，杜绝管路随转炉倾动扭转缠绕，适配转炉 360° 倾动工况。

• 维护便捷：模块化密封组件，支持在线更换密封件，无需拆卸耳轴，大幅缩短维护停机时间。

2. 核心优势

二、关键技术参数（标准款）
