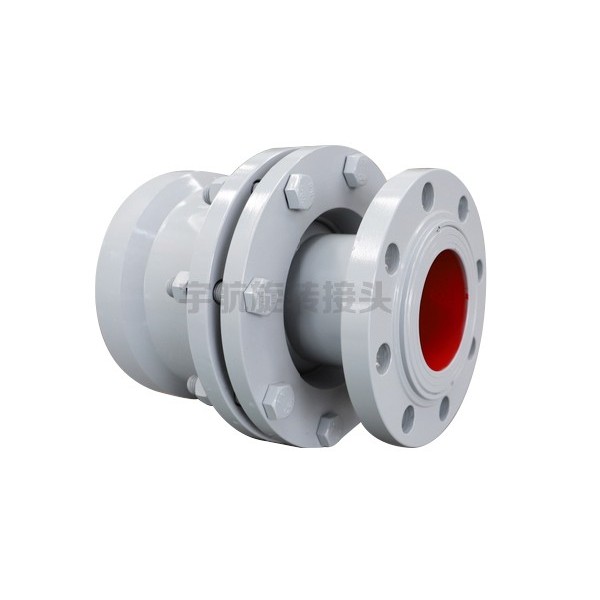

该旋转接头是步进梁式加热炉汽化冷却系统的核心部件,用于步进梁升降、平移动作时的汽 - 水两相介质连续传输,适配高温、重载、多尘的冶金工况,具备耐温耐压、抗振动、自动补偿位移的特点,保障加热炉炉底梁、立柱等部件的冷却防护。
| 参数类别 | 标准参数 | 定制范围 | 工况适配说明 |
|---|---|---|---|
| 适配介质 | 饱和水、饱和蒸汽(汽 - 水两相流) | 过热水(≤300℃) | 匹配汽化冷却系统的汽液循环需求 |
| 工作压力 | ≤2.5MPa | 最高≤4.0MPa | 常规汽化冷却系统压力≤2.0MPa,高压需定制加厚壳体 |
| 工作温度 | ≤220℃ | 最高≤300℃ | 超温需升级金属密封结构,防止橡胶件老化 |
| 运动形式 | 往复摆动(±45°~±90°)+ 轴向平移 | 360° 连续旋转(特殊工况) | 适配步进梁的间歇式步进动作 |
| 通路数量 | 2 通道(进水 + 回汽) | 1~4 通道 | 双通路独立密封,避免汽 - 水串混 |
| 密封形式 | 双端面平衡型机械密封 + 填料辅助密封 | 串联式机械密封 | 双端面密封阻断汽液泄漏,填料密封增强防尘能力 |
| 密封材质 | 摩擦副:碳化硅(SiC)/ 硬质合金辅助密封:氟橡胶(FKM)/ 金属 C 形圈 | 氮化硅(Si₃N₄)摩擦副 | SiC 耐磨损、抗汽蚀,适配汽 - 水两相流冲刷 |
| 壳体材质 | 碳钢 Q345R(锅炉钢) | 不锈钢 304/316L | Q345R 耐温耐压,适配锅炉级工况;不锈钢用于腐蚀介质 |
| 通道通径 | DN50~DN150 | DN25~DN200 | 大口径(DN100+)适配大流量汽化冷却循环 |
| 连接方式 | 法兰连接(国标 GB/T 9119) | 焊接连接 | 法兰连接便于拆装维护,需匹配管路法兰压力等级 |
| 位移补偿量 | 轴向≤15mm;径向≤3mm | 轴向≤20mm | 补偿步进梁升降平移的位 |
