RF型金属软管

RF 型金属软管是工业管道系统中常用的柔性连接元件，主打耐高压、抗腐蚀、柔性佳的特性，能补偿管道的轴向、横向、角向微小位移，吸收设备振动，适配化工、石油、冶金等高压工况的管道柔性连接，是替代普通金属软管的高压专用款型。

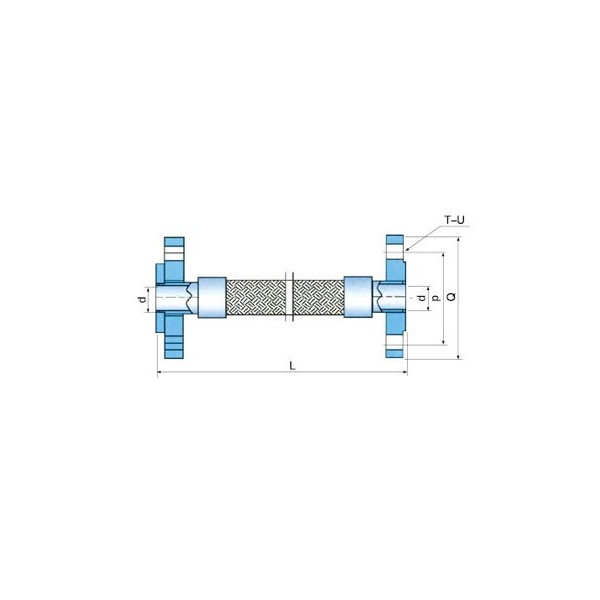

核心结构组成

整体为多层波纹焊接 + 网套加固结构，无松动部件，密封性能优异，核心部件包括：

1. 波纹芯管：采用不锈钢薄壁波纹管（单层 / 多层），是柔性补偿的核心，波纹成型为 RF 专用结构，承压能力远高于普通金属软管；

2. 编织网套：外层包覆不锈钢编织网套，与波纹芯管紧密贴合，增强软管的抗外压、抗拉伸能力，防止波纹管高压下失稳，同时保护芯管免受机械磨损；

3. 连接接头：两端标配 RF 专用接头（可定制法兰、螺纹、快速接头等），与芯管、网套采用焊接 / 扣压密封连接，无泄漏风险；

4. 密封件：高压工况下配专用氟橡胶 / 金属密封垫，适配不同介质的密封需求，杜绝介质渗漏。

工作原理

1. 柔性补偿：依靠不锈钢波纹管的弹性变形，吸收管道因热胀冷缩、设备振动产生的轴向、横向、角向微小位移，抵消管道连接的安装偏差，降低管道与设备的连接应力；

2. 高压承压：多层波纹芯管 + 外层编织网套的复合结构，分散管道内压对波纹管的作用力，防止波纹管在高压下发生鼓包、失稳，同时网套增强软管的抗拉、抗扭性能；

3. 密封连接：接头与芯管、网套的一体化密封焊接，配合专用密封件，保证在高压、高温工况下的密封性能，适配易燃易爆、腐蚀性介质的输送要求。

核心性能特点

1. 高压适配：专为高压工况设计，工作压力远高于普通金属软管，适配工业高压介质输送，抗冲击、耐脉动压力；

2. 多向补偿：可补偿轴向、横向、角向位移及组合位移，同时吸收设备振动，降低振动传递，保护管道和设备接口；

3. 耐腐耐磨：主体采用 304/316/316L 不锈钢，耐酸碱、耐盐雾、耐高温氧化，适配腐蚀性介质和恶劣工作环境；

4. 密封可靠：全焊接 / 扣压密封结构，无松动接头，配合专用密封件，零泄漏，适配易燃易爆、有毒介质的输送；

5. 抗扭抗拉：外层不锈钢编织网套增强软管的抗拉、抗扭、抗外压性能，可承受一定的管道拉伸和扭转力，不易损坏；

6. 安装便捷：柔性好、弯曲半径小，可适应各种复杂安装空间，接头规格可定制，直接与管道 / 设备对接，无需额外调整。

关键技术参数
