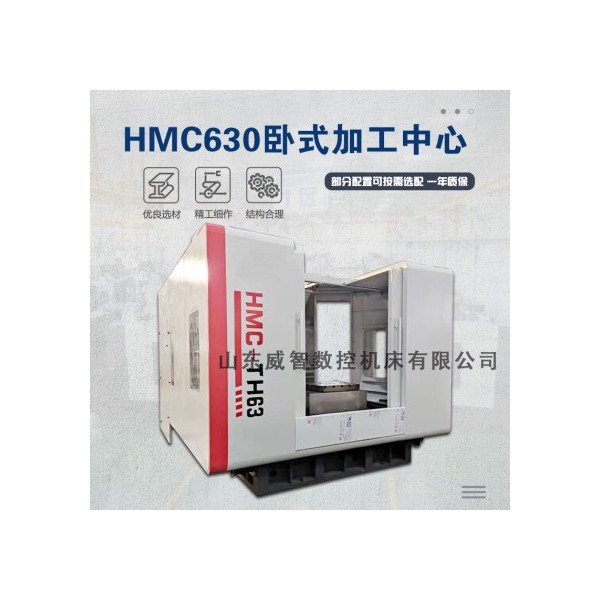

HMC630卧式加工中心

工作台

工作台尺寸

2800×6000

mm

两立柱间距离

3200

mm

允许最大荷重

25000

Kg

T型槽尺寸

28×11

mm×个

加工范围

工作台最大行程——X轴

6200

mm

(滑鞍最大行程) ——Y轴

3200

mm

主轴最大行程 ——Z轴

1200

mm

主轴端面至

工作台面距离

最大

1400

mm

最小

200

mm

主  轴

主电机型号

αiI20/6000

（选配αiIP30/6000）

主电机功率

22（选配30）

KW

主电机扭矩

140（选配249.1）

NM

锥孔(7:24)

BT50

转数范围

40～6000

NM

主轴减速比

1:1和5:1（选配）

输出最大扭矩力

570（选配1245.5）选配

nm

刀库（选配）

刀库容量

24/30

T

最大刀重

18

kg

最大刀径（满刀）

Φ112

mm

最大刀径（临空刀）

Φ200

mm

最大刀长

300

mm

换刀时间

2.5

进  给

进给电机型号X/Y/Z

αiF30/3000

进给电机功率X/Y/Z

7

KW

进给电机扭矩X/Y/Z

30

Nm

切削进给速度范围

1～8000

mm/min

快速移动

X轴

10

m/min

Y轴

10

Z轴

10

三轴丝杆

X轴

Φ80-16

mm

Y轴

Φ50-12

Z轴

Φ50-12

三轴线轨

X轴

4-55

mm

Y轴

3-55

Z轴

6-55

机床

定位精度

X轴

执行标准：JB/T8771.4

-1998

0.040

mm

Y轴

0.030

Z轴

0.020

重复

定位精度

X轴

执行标准：JB/T8771.4

-1998

0.026

mm

Y轴

0.018

Z轴

0.012

主机重量

63000

Kg

电气总容量

50

KVA

机床轮廓尺寸

14480×6000×5120

mm
